| 貨號 | 2030 |
|---|---|
| 顏色分類 | 產品若無問題不可退換 |
| 裝修及施工內容 | 頻譜分析儀 |
| 品牌 | UNI－T/優利德 |
| 型號 | UTS2030 |

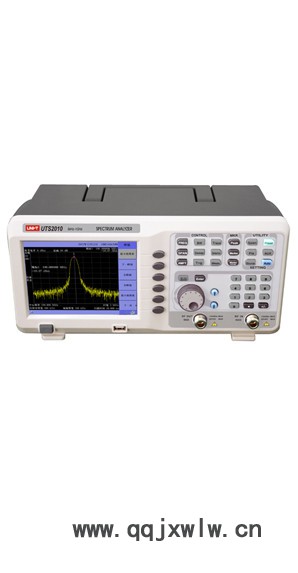

1、本產品是一款結構緊湊、性能優異的便攜式頻譜分析儀，全程數字步進掃描和全數字中頻技術保證了其卓越的性能和穩定的表現，多項人性化設計讓您的RF測量變得前所未有的輕松有效。2、最大頻率范圍9kHz～3GHz;3、最大分辨率帶寬10Hz～3MHz（以1至10連續步進）;4、3G信號發生器，既可作為跟蹤源，也可作為獨立信號源使用；5、具備頻率測量、AM和FM解調、鄰道功率測量、色譜圖等多種測量功能；6、多達5條跡線測量顯示；7、相位噪聲-110dBc/Hz（偏移10kHz);8、LED背光超大顯示，中英文操作菜單，前置放大器；9、多種通信接口USB、LAN、VGA、GPIB、RS232。
| 基本功能 | UTS2030 |
| 頻率 | |
| 頻率范圍 | 9kHz～3GHz |
| 頻率分辨率 | 1Hz |
| 頻率讀數精度 | ±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*[掃寬/(掃描點-1）]+1Hz) |
| 內部基準(10MHz) | 老化率 ＜1ppm/年；溫漂 ＜0.5ppm(15℃至35℃) |
| 分辨率帶寬(RBW) | |
| 范圍 | 10Hz至500kHz（以1至10連續步進），1MHz，3MHz |
| 選擇性(60dB/3dB) | RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀）;＜5% 典型值 |
| 精度 | RBW≤500kHz，＜5% 典型值 |
| 視頻帶寬(VBW) | 10Hz至3MHz，1-3-10 序列 |
| 顯示平均噪聲電平(10Hz分辨率帶寬，射頻衰減器0dB) | |
| 前置放大器關 | 100kHz/-90dBm,1MHz/-125dBm,100MHz/-122dBm,500MHz/-122dBm,1000MHz/-120dBm, 1.4GHz/-118dBm,1.8GHz/-115dBm,2.2GHz/-121dBm,2.5GHz/-121dBm,3.0GHz/-120dBm |
| 前置放大器開 | 100kHz/-139dBm,1MHz/-130dBm,100MHz/-140dBm,500MHz/-135dBm,1000MHz/-133dBm, 1.4GHz/-134dBm,1.8GHz/-130dBm,2.2GHz/-138dBm,2.5GHz/-138dBm,3.0GHz/-137dBm |
| 相位噪聲 | |
| 頻偏 10kHz | -80dBc/Hz |
| 頻偏 30kHz | -90dBc/Hz |
| 頻偏 1MHz | -115dBc/Hz |
| 掃描時間 | |
| 掃寬(100Hz≤SPAN≤3GHz) | 10ms至3000s |
| 零掃寬 | 1ms至3000s |
| 掃描模式 | 連續，單次 |
| 觸發 | |
| 觸發源 | 自動，視頻，外部 |
| 外部觸發電平 | 5V TTL 電平(典型值) |
| 頻率計數器 | |
| 分辨率 | 1Hz，10Hz，100Hz，1kHz |
| 不確定度 | 頻率讀數 x 頻率基準進度+計數分辨率 |
| 幅度精度(20℃至30℃) | |
| 綜合幅度精度(90%) | ±1.5dB 輸入信號范圍：-50dBm 至 0dBm |
| 幅度 | |
| 最大安全輸入電平 | 平均連續功率：+27dBm |
| 最大直流輸入電壓 | 50Vdc |
| 輸入衰減器范圍 | 0至30dB，步進3dB |
| 1dB壓縮點 | +7dBm |
| 雜散和剩余響應 | |
| TOI(三階失真) | ＞30MHz：﹢13dBm |
| SHI(二階失真) | +30dBm |
| 輸入相關雜散信號 | ＜-60dBm |
| 剩余響應 | ＜-85dBm |
| 輸入/輸出 | |
| 射頻輸入 | SMA型陰性(50Ω) |
| USB | USB Host，USB Device |
| LAN | 10/100 base-T，RJ-45連接器 |
| RS-232 | 9引腳，D-SUB(陽頭) |
| AM/FM解調 | 耳機插孔 |
| 基準輸入/輸出 | 10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB |
| VGA | 640*480,60Hz,15引腳，D-SUB(陰頭) |
| 一般特征 | |
| 內部數據存儲器 | 128MB |
| 電源 | 輸入電壓：110VAC（可選），220VAC；頻率：40Hz～60Hz；最大功耗：35W |
| 顯示 | 6.5英寸 TFT LCD ,640×480 |
| 機身顏色 | 白+灰 |
| 機身重量 | 3.0 Kg |
| 機身尺寸(W×H×D) | 330mm × 163mm ×165mm |
| 標準配件 | 電源線，N/SMA轉換器，N/BNC轉換器,射頻電纜，天線 |
| 標準包裝 | 紙箱，中文說明書 |
| 標準包裝數量 | 1 臺 |
| 標準包裝尺寸(L×W×H) | 475mm × 255mm × 240mm |
| 標準包裝箱毛重 | 5.1 Kg |
| 可選配件* | USB-GPIB |
| 基本功能 | UTS2010 | UTS2010D | UTS2020 | UTS2020D | UTS2030 | UTS2030D |
| 頻率 | ||||||
| 頻率范圍 | 9kHz～1GHz | 9kHz～2GHz | 9kHz～3GHz | |||
| 頻率分辨率 | 1Hz | |||||
| 頻率讀數精度 | ±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*[掃寬/(掃描點-1）]+1Hz) | |||||
| 內部基準(10MHz) | 老化率 ＜1ppm/年；溫漂 ＜0.5ppm(15℃至35℃) | |||||
| 分辨率帶寬(RBW) | ||||||
| 范圍 | 10Hz至500kHz（以1至10連續步進），1MHz，3MHz | |||||
| 選擇性(60dB/3dB) | RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀）;＜5% 典型值 | |||||
| 精度 | RBW≤500kHz，＜5% 典型值 | |||||
| 視頻帶寬(VBW) | 10Hz至3MHz，1-3-10 序列 | |||||
| 顯示平均噪聲電平(10Hz分辨率帶寬，射頻衰減器0dB) | ||||||
| 前置放大器關 | 100kHz/-90dBm,1MHz/-125dBm,100MHz/-122dBm,500MHz/-122dBm,1000MHz/-120dBm, 1.4GHz/-118dBm,1.8GHz/-115dBm,2.2GHz/-121dBm,2.5GHz/-121dBm,3.0GHz/-120dBm | |||||
| 前置放大器開 | 100kHz/-139dBm,1MHz/-130dBm,100MHz/-140dBm,500MHz/-135dBm,1000MHz/-133dBm, 1.4GHz/-134dBm,1.8GHz/-130dBm,2.2GHz/-138dBm,2.5GHz/-138dBm,3.0GHz/-137dBm | |||||
| 相位噪聲 | ||||||
| 頻偏 10kHz | -80dBc/Hz | |||||
| 頻偏 30kHz | -90dBc/Hz | |||||
| 頻偏 1MHz | -115dBc/Hz | |||||
| 掃描時間 | ||||||
| 掃寬(100Hz≤SPAN≤3GHz) | 10ms至3000s | |||||
| 零掃寬 | 1ms至3000s | |||||
| 掃描模式 | 連續，單次 | |||||
| 觸發 | ||||||
| 觸發源 | 自動，視頻，外部 | |||||
| 外部觸發電平 | 5V TTL 電平(典型值) | |||||
| 頻率計數器 | ||||||
| 分辨率 | 1Hz，10Hz，100Hz，1kHz | |||||
| 不確定度 | 頻率讀數 x 頻率基準進度+計數分辨率 | |||||
| 幅度精度(20℃至30℃) | ||||||
| 綜合幅度精度(90%) | ±1.2dB 輸入信號范圍： -50dBm 至 0dBm | ±1.5dB 輸入信號范圍： -50dBm 至 0dBm | ±1.5dB 輸入信號范圍：-50dBm 至 0dBm | |||
| 幅度 | ||||||
| 最大安全輸入電平 | 平均連續功率：+23dBm | 平均連續功率：+23dBm | 平均連續功率：+27dBm | |||
| 最大直流輸入電壓 | 50Vdc | |||||
| 輸入衰減器范圍 | 0至30dB，步進1dB | 0至30dB，步進1dB | 0至30dB，步進3dB | |||
| 1dB壓縮點 | +7dBm | |||||
| 雜散和剩余響應 | ||||||
| TOI(三階失真) | ＞30MHz：﹢13dBm | |||||
| SHI(二階失真) | +30dBm | |||||
| 輸入相關雜散信號 | ＜-60dBm | |||||
| 剩余響應 | ＜-85dBm | |||||
| 跟蹤源 | ||||||
| 頻率范圍 | -- | 100kHz 至 1GHz | -- | 100kHz 至 1.8GHz | -- | 100kHz 至 3GHz |
| 輸出功率 | -- | -30dBm 至 0dBm, 步進為1dB | -- | -30dBm 至 0dBm, 步進為1dB | -- | -30dBm 至0dBm, 步進為1dB |
| 輸出平坦度 | -- | ±3dB | -- | ±3dB | -- | ±3dB |
| 輸入/輸出 | ||||||
| 射頻輸入 | SMA型陰性(50Ω) | |||||
| USB | USB Host，USB Device | |||||
| LAN | 10/100 base-T，RJ-45連接器 | |||||
| RS-232 | 9引腳，D-SUB(陽頭) | |||||
| AM/FM解調 | 耳機插孔 | |||||
| 基準輸入/輸出 | 10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB | |||||
| VGA | 640*480,60Hz,15引腳，D-SUB(陰頭) | |||||
| 一般特征 | ||||||
| 內部數據存儲器 | 128MB | |||||
| 電源 | 輸入電壓：110VAC（可選），220VAC；頻率：40Hz～60Hz；最大功耗：35W | |||||
| 顯示 | 6.5英寸 TFT LCD ,640×480 | |||||
| 機身顏色 | 白+灰 | |||||
| 機身重量 | 3.0 Kg | |||||
| 機身尺寸(W×H×D) | 330mm × 163mm ×165mm | |||||
| 標準配件 | 電源線，N/SMA轉換器，N/BNC轉換器,射頻電纜，天線 | |||||
| 標準包裝 | 紙箱，中文說明書 | |||||
| 標準包裝數量 | 1 臺 | |||||
| 標準包裝尺寸(L×W×H) | 475mm × 255mm × 240mm | |||||
| 標準包裝箱毛重 | 5.1 Kg | |||||
| 可選配件* | USB-GPIB | |||||
1、GPIB遠控接口
2、多功能接口選件（VGA+FM/AM解調）
3、主機
4、電源線
5、用戶手冊
