| 產品類型 | 全新 |
|---|---|
| 控制形式 | 數控 |
| 類型 | 組合鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 5 |
| 主電機功率 | 5.5 |
| 主軸轉速范圍 | 35-1250 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | 50 |
| 軸數量 | 單軸 |
| 主軸孔錐度 | 5 |
| 品牌 | 德沃數控 |
| 型號 | ZK5150 |

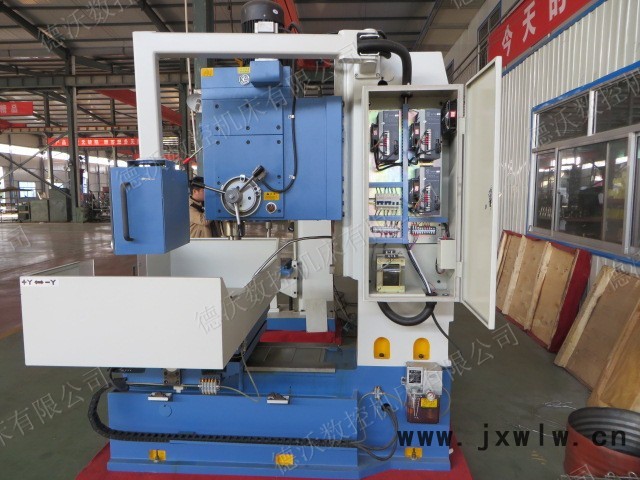

ZK5150數控鉆床主要用于鉆孔、擴孔、鉸孔、攻絲等加工。在汽車、機車、造船、航空航天、工程機械行業；尤其對于超長型疊板，縱梁、結構鋼、管型件等多孔系各類大型零件的鉆孔加工當為首選。
1.數控系統編程筒單，操作方便，實用可靠。
2.可根據用戶需求，訂做氣動或液壓裝夾夾具。
3.本系列數控立鉆可完成鉆、擴、鉸、锪、攻絲等工 序，適用于中小型軸類、盤類等零件的批量加工。
4.機床基礎件采用樹脂砂高強度鑄鐵，并經多次穩定處 理，機床導軌面及工作臺面均由數控磨床精密磨削而 成，整體剛性高，精度保持性好。
5.本機采用加強型主軸結構，顯著提高主軸的幾何精度 和徑向剛度，使機床具有直接鏜孔的能力（本條款僅適 于 ZK5140B)
6.Z軸由數控系統控制，Z軸進給可執行快進、工進、快 退、延時等程序。z軸由步進電機（或交流伺服電機） 驅動，扭矩大，定位精度好，加工效率高。
7.Z軸配步進電機（或交流伺服電機），KND- 1000M數控系統。

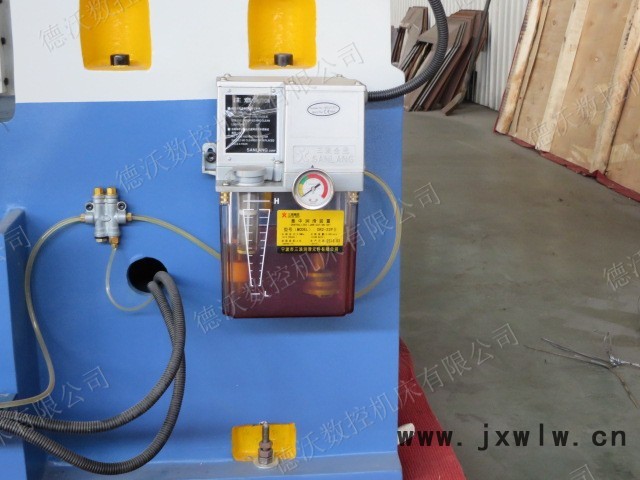

8.Z軸自動回零功能，主軸過載保護功能、集中潤滑和 工作液循環冷卻系統
1.ZK5150數控鉆床基礎件采用特種鑄鐵,高剛度結構;導軌淬火磨削,與其相配的導軌貼塑,自動間歇潤滑,進給平穩無爬行,精度保持性好; 機床具有強力切削,大流量冷卻,寬排屑槽; 配置廣州數控980M數控系統(選配西野)，關鍵部件采用美國GLOBAL STATUS 7107三坐標測量機檢測,機床定位精度采用Renishaw雙頻激光干涉儀檢測。
2.各坐標移動均采用伺服電機驅動，操作方便，靈活，精度穩定。
3.基本布局為：滑座在床身上全長貫穿移動，單邊敞開式，結構簡單方便，便于工件的上下安裝和下班后衛生的清理，便于維護，占地面積小，是與長工件的加工與生產。
4.機床基礎件采用樹脂砂高強度鑄鐵，并經多次穩定處理，機床導軌面及工作臺面均由數控磨床精密磨削而成，整體剛性高，精度保持性好。
| 主要技術參數 | ZK5140 | ZK5150 |
| 工作面尺寸mm | 1000*545 | 1000*545 |
| 工作臺面積mm | 850*400 | 850*400 |
| 最大鉆孔直徑mm | φ40 | φ50 |
| T型槽寬*槽寬mm | 18*3 | 18*3 |
| 主軸錐孔 | Morse4# | Morse5# |
| 主軸轉速/級數r/min | 31.5-1400/12 | 31.5-1400/12 |
| 主電動機功率KW | 3 | 3 |
| 移動范圍mm | 850*400*240 | 850*400*240 |
| 主軸箱行程（手動）mm | 360 | 360 |
| 主軸端面至工作臺面距離mm | 100-700 | 100-700 |
| 主軸中心線至立柱導軌面距離mm | 335 | 335 |
| 快速移動速度X/Y/Z m/min | 15/15/1.1 | 15/15/1.1 |
| 數控系統CNC | KND系統 | KND系統 |
| 主軸最大扭矩N.m | 350 | 350 |
| 最大進給抗力N | 10000 | 12000 |
| 定位精度mm | ±0.025 | ±0.025 |
| 重復定位精度mm | ±0.015 | ±0.015 |
| 機床重量（凈重）T | 2.7 | 2.6 |
| 機床外形尺寸(長*寬*高)mm | 1880*1590*2360 | 1880*1590*2360 |
| 包裝箱尺寸(長*寬*高)mm | 2360*2490*2580 | 2360*2490*2580 |
1.操作者必須嚴格遵守維護使用設備的四項要求，五項紀律。嚴禁超負荷使用設備
2.立鉆開車前，必須按照巡回檢查點仔細進行檢查，并按潤滑圖表進行潤滑
3.停車八小時以上再開動設備時，應先低速轉動三至五分鐘，確認運轉正常后，再開始工作
4.工作中必須正確安裝工具，鉆套要符合標準，錐面必須清潔無滑痕
5.工作必須正確牢固的裝卡在工作臺上，鉆透孔時必須在低面墊上墊塊。
6.工作中不采用機動進給時，必須將控制螺帽向里推
7.卸鉆卡具時應用標準斜鐵和用銅錘輕輕敲打，不準用其它東西亂打。
8.機床變速必須停車進行。設備開動后操作者不得離開或托人代管。
9.工作中各軸承的溫度不得超過60℃，主軸軸承及主軸套的溫度在最高轉速時不得超過70℃
10.工作中必須經常檢查設備運轉情況及潤滑系統情況，如運轉和潤滑不良時，應停止使用設備
11.工作中嚴禁戴手套。
12.非電工不準打開電器箱門。
13.工作后須將手柄置于非工作位置，工作臺降到最低位置，并切斷電源。
1.清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
2.ZK5150數控鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。
3.ZK5150數控鉆床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
4.ZK5150數控鉆床升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。
5.ZK5150數控鉆床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。
6.ZK5150數控鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。
