我公司設計試壓系統方案如下：

一、設備的使用條件：

1、設備可在需方不必增加其它設施的情況下可正常安裝使用。

2、機動時間：8小時×3班/天×250天/年=6000小時/年。

3、環境溫度：﹣5℃~42℃。

4、試驗介質：常溫水（溫度低于0℃時，試壓介質應為防凍液）。

5、設計耐壓：15MPa。

6、測試溫度：常溫。

7、壓力測量精度**度為1.6級。

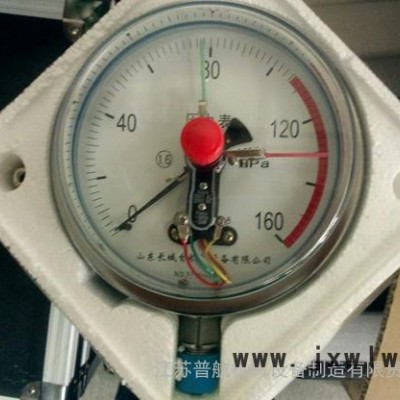

   本系統采用1.6級機械圓盤耐震電接點壓力表。

8、電源：AC380/220V，50Hz。

9、海拔高度：≤1500米。

10、相對空氣濕度要求：≤70-90%。

  二、本套設備的主要功能參照客戶技術要求非標制作。

其中參考的試壓泵執行標準為：

JB/T9089-1999試壓泵

JB/T53194電動試壓泵 產品質量分等

GB-T9234-1997機動往復泵

GBT 7784-2006 機動往復泵試驗方法

圖片僅供參考，具體以實物為準。

3D-SY1150/15MPa電動試壓泵詳細技術參數：

3D-SY1150/15MPa電動試壓泵額定排出壓力15Mpa。額定流量是1150L/h，配套為功率7.5Kw普通電機。外型尺寸和重量無特殊要求。配套壓力表、安全閥滿足對應試壓泵的要求。

  四、產品控制系統詳細說明：

    變頻變流量壓力遙控自控系統由：3D-SY1150/15MPa電動試壓泵、壓力遙控自控系統及設備控制箱組成。

五、該設備具有以下功能：

1、升壓、保壓、變頻變流量控制、分段升壓（手動遙控梯度升壓）.

該泵在使用前，只需在電接點壓力表上設定上下限壓力值，然后在一定距離內使用遙控器啟動試壓泵，或按啟動按鈕開泵。當壓力達到事先設定的目標值時，試壓泵會自動停止進入保壓狀態，當保壓時間到，打開手動泄壓閥卸除系統壓力（可改手動泄壓為自動泄壓，選擇性功能需要增加費用），試驗完畢。

該設備同時還具有帶壓啟動及手動遙控梯度升壓功能，當需要分段試壓時，試壓泵壓力達到預設壓力時只需通過手動遙控器來控制試壓泵的啟停即可。完全可滿足客戶工作過程為：間歇運行，加壓幾秒停止幾分鐘，再加壓的試驗要求。

六、設備簡單操作流程：

    若容器較大，先注滿水。試壓容器的容積小于190L(15分鐘**能上壓了)**不需要先注水，可以用試壓泵直接打壓。

1、泵頭下面用抱箍連接的管子直接丟到水池里面**可以了，也可以直接把這個管子丟到一個小點的水箱（可以裝50L水的**可以）。然后打壓的時候直接用自來水管往水箱里注水。

2、壓力表下面的壓力出口用高壓膠管接試壓容器。

3、調整電接點壓力表，把綠色指針調到您需要試壓的壓力。

4、上面三步完成后，直接啟動試壓泵，可以遠程遙控啟動試壓泵，也可以用試壓泵推手上接線盒綠色按鈕啟動試壓泵。啟動試壓泵后，容器內肯定會存在空氣，有空氣會影響升壓速度，試壓容器**高端若有放氣閥，可以先放氣，然后關死閥門，若容器沒有放氣閥，可以打開手動泄壓閥放氣，然后關死手動泄壓閥，這樣**進入升壓階段了。

5、當壓力達到電接點壓力表您設定的壓力值時，電動試壓泵自己停止，試驗進入保壓階段，保壓時間由試驗人員自己掌握，當保壓時間到，手動打開泄壓閥泄壓，試驗完畢。

6、若在設定電接點壓力表試驗**大壓力進入升壓階段后，發現設定的壓力值大于需要實際試壓的壓力值，可以用遙控停止試壓泵或者用試壓泵推手上接線盒紅色按鈕停止試壓泵，然后修改電接點壓力表的上限壓力。修改好后啟動試壓泵進入試驗。這一項**可以做梯度升壓試驗，升壓——保壓——升壓——保壓——升壓......直到達到您的要求為止。設定一個壓力，壓力到以后試壓泵停止，進入保壓時間，然后調整電接點壓力表的上限壓力，然后啟動試壓泵，到了設定的上限壓力后試壓泵自動停止進行保壓，然后在設定一個上限壓力值，這樣循環著使用**是梯度升壓。
