類型	氣體傳輸泵
材質	鑄鐵
原理	羅茨泵
真空度	高真空度
驅動方式	電動
性能	自動
用途	管道泵
輸送介質	空氣、水等
功率	1~150KW（kw）
極限壓力	-10000（pa）
外形尺寸	1~6000/1~9000/1~1800
泵軸位置	立式、臥式
抽氣速率	1~160（l/s）
抽氣量	1~290
最大工作壓強	1~90
電壓	220/380（V）
排出口徑	15~200（mm）
揚程	1~300（m）
流量	1~200（m3/h）
葉輪數目	1
規格	2BV-2060,2BV-2061,2BV-2070,2BV-2071,2BV-5110,2BV-5111,2BV-5121,2BV-5131,2BV-5161,2BV-2060(304不銹鋼),2BV-2061(304不銹鋼),2BV-2070(304不銹鋼),2BV-2071(304不銹鋼),2BV-5110(304不銹鋼),2BV-5111(304不銹鋼),2BV-5121(304不銹鋼),2BV-5131(304不銹鋼),2BV-5161(304不銹鋼）
品牌	galileo/伽利略
型號	2BV130

伽利略Galileo-暢銷品牌-歐洲品質
1、質量可靠，使用壽命長 2、運行穩定，少去操心 3、服務周到，維護及時

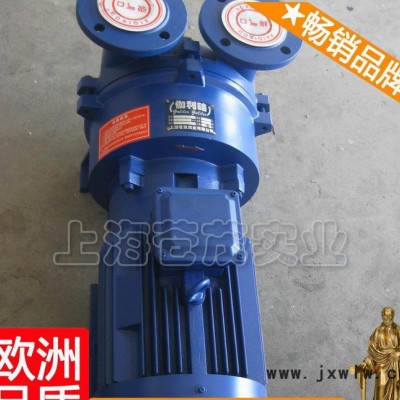

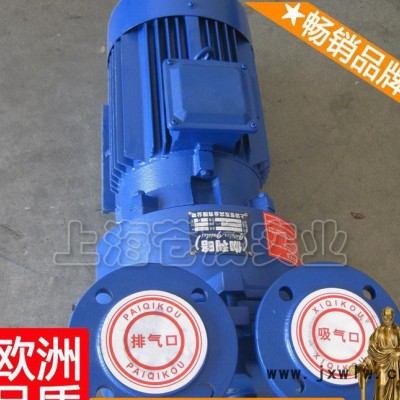

【2BVSKA型水環式真空泵】產品簡介：

2BVSKA型水環式真空泵,適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力大至0.26mbar（絕壓）。
2BVSKA型水環式真空泵為整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。



【2BVSKA型水環式真空泵】工作原理：

SKA型水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA型水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA型水環式真空泵連續不斷地抽吸或壓送氣體。
SKA型水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA型水環式真空泵排出的氣體不再利用時，在SKA型水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。

圖1 水環真空泵及壓縮機工作原理圖

當SKA型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入SKA型水環式真空泵內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求

【2BVSKA型水環式真空泵】結構及特點：

△機泵同軸式直聯設計，節省空間，易于安裝。
△采用機械密封作為標準配置，消除了泄露，維護簡便。
△運行平穩，噪音可低至62分貝
△統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
△獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率佳。

【2BVSKA型水環式真空泵】使用范圍：

SKA型水環式真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。

【2BVSKA型水環式真空泵】性能參數：

備注：該性能表的性能參數是用15℃的水作工作液，在室溫20℃排氣壓力和常規大氣壓均為1013hpa(百帕)的狀態下所示的數值。當水溫和大氣壓變化時會隨之發生變化。



注：1、表中所列數據在下列技術條件下測出：
① 大氣壓力101325Pa（1013mbar）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④ 空氣相對濕度70%
2、性能允許偏差±10%



【2BVSKA型水環式真空泵】性能曲線圖：

【2BVSKA型水環式真空泵】選型示例

①設計點參數：
吸氣量V=100m3／h
吸氣壓力P1=40mbara
②其余參數同標準狀態(見注)
選擇與設計點①接近的一條曲線
③本例中為71V
根據曲線編號查出相應的產品型號
(即定貨號，但于標準型)如本例中可從71V查得泵型為SKA2071-ONC06-IP
注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度過15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10％。圖中左側為配用大氣噴射器的性能曲線。

【2BVSKA型水環式真空泵】安裝尺寸圖：

SKA2外形尺寸圖（單位：mm）：



型號	曲線編號	A	B	B1	E	H1	H2	H3	H4	H6	M	P2	P3
SKA2-060	60V	455	186	140	100	90	118	126	195	37.5	244	250	180
SKA2-061	61V	476	186	140	100	90	118	195	195	37.5	263	250	180
SKA2-070	70V	545	223	160	140	222	100	128	222	33	280	270	203
SKA2-071	71V	566	223	234	190	140	112	140	234	45	309	300	225





型號	曲線編號	R	S2	W1	W2	W3	d	N3．0	N4.2	N8.7
SKA2-060	60V	217	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-061	61V	236	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8”
SKA2-070	70V	252	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”
SKA2-071	71V	278	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8”



SKA5外形尺寸圖（單位：mm）：



型號	曲線編號	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	K	L
SKA5110-OKC	101V	637	325	255	190	41	26	140	156	202	361	328	38	57	342	130
SKA5111-0KC	111V	672	325	265	216	38	26	150	166	212	371	363	48	68	348	130
SKA5121-OKC	121V	771	347	265	216	36	26	150	167	217	385	363	39	60	430	147
SKA5131-OKC	131V	852	377	300	254	35	30	175	194	249	427	435	53	76	477.5	147
SKA5161-0KC	161V	1044	479	370	389	52	30	210	225	303	521	485	51	80	570	201





型號	曲線編號	F	N	S1	S92	T	d1	d2	d3	d4	d5
SKA5110-0KC…	101V	464	92	φ12X23	φ12	340	19	160	123	97	52
SKA5111-OKC…	111V	500	92	φ12X23	φ12	340	19	160	123	97	52
SKA5121-0KC…	121V	584	97	φ12X23	φ12	382	19	182	142	113	66.5
SKA5131-OKC…	131V	658,5	103	φ12X23	φ14	382	19	182	142	113	66.5
SKA5161-OKC…	161V	808	138	φ15×27	φ14	450	22	200	156	130	80





型號	曲線編號	W1	W2	W3	"d(N1.0,N2.0)"	N3．0	N4.2	N8.7
SKA5110-OKC…	101V	180	52	27	"DN50/2”	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5111-OKC…	111V	180	52	27	"DN50/2”	G3/4"(絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5121-OKC…	121V	200	57	29	"DN65/21/2”	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5131-OKC…	131V	200	62.5	32	"DN65/21/2”	G3/4" (絲長24)	G3/8"(絲長25)	G3/8" (絲長11)
SKA5161-OKC…	161V	250	81	41	"DN80/3"	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)





【2BVSKA型水環式真空泵】設備安裝：

1、水環真空泵的安裝：
水環真空泵和壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。
2、水環真空泵氣水分離器的安裝
水環真空泵氣水分離器可直接安裝在水環真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給水環真空泵工作需水量，其余工作水由供水管供給，供水量大小由管路上的閥門調節。
水環真空泵或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。

【2BVSKA型水環式真空泵】啟動與停車：

1、水環真空泵啟動
水環真空泵長期停車的泵在開動以前，必須用手轉動數圈，以證實水環真空泵內沒有卡住或其它損壞現象。
水環真空泵啟動按以下順序進行（參見圖5）
（1）打開排氣管閥門。
（2）啟動電動機（應注意電機的正反轉）
（3）迅速打開圖5供水管2。逐漸增加供水量，至供水量符合規定要求為止，（應注意不要干運行真空泵）。
2、水環真空泵停車
水環真空泵停車按以下順序：
（1）（如進氣管有閥門）關閉進氣管上的閥門。
（2）關閉供水管2，并迅速關停真空泵。
（3）停車后應將泵腔內的水放掉，以免再次啟動時，會造成葉片與泵軸斷裂。

【2BVSKA型水環式真空泵】維護：

1、SKA型型水環式真空泵為避免磨損葉輪、泵體或卡住葉輪，隨氣體和工作液進入泵腔的灰塵顆粒，可通過SKA型水環式真空泵泵底部的沖洗口沖洗掉。
2、如果用硬水作工作液，須經軟化，或在一定周期內用溶液清洗泵。
3、SKA型水環式真空泵電動機常工作的軸承比周圍溫度高15℃～20℃，高不允許超過55℃～60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并將潤滑油全部更換。
4、SKA型水環式真空泵采用的機械密封，出現泄漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。

【2BVSKA型水環式真空泵】故障原因及排除方法：



水環式真空泵故障現象	水環式真空泵可能原因	水環式真空泵排除方法
真空泵電機不起動；無聲音	兩根電源線斷裂	檢查接線
電機不起動；有嗡嗡聲	一根接線斷，電機轉子堵轉 葉輪故障 電機軸承故障	必要時排空清潔泵，修正葉輪間隙 換葉輪 換軸承
電機開動時，電流斷路器跳閘	繞組短路 電機過載 排氣壓力過高 工作液過多	檢查電機繞組 降低工作液流量 降低排氣壓力 減少工作液
消耗功率過高	產生沉淀	清潔、除掉沉淀
真空泵不產生真空	無工作液 系統泄漏嚴重 旋轉方向錯	檢查工作液 修復泄漏處 更換兩根導線改變旋轉方向
真空泵真空度太低	泵太小 工作液流量太小 工作液溫度過高（<15℃） 磨蝕 系統輕度泄漏 密封泄漏	用大一點的泵 加大工作液流量 冷卻工作液，加大流量 更換零件 修復泄漏處 檢查密封
真空泵尖銳噪聲	產生氣蝕 工作液流量過高	聯接氣體蝕保護件 檢查工作液，降低流量
真空泵泄漏	密封墊壞	檢查所有密封面





木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。

上海蒼茂實業為一般納稅人，能開17%增值稅專用發票及增值稅普通發票，如需開票請聯系客服。

售后服務承諾

1.產品提供免費維修一年，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），上海蒼茂實業將及時免費更換和修理。

2.產品實行終身包修，免費保修期滿后買方如委托上海蒼茂實業進行維護保養，上海蒼茂實業將對設備進行維護更換件（出廠價），并詳細列出維保內容。

3.上海蒼茂實業本著以客戶利益為，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。

產品品質承諾

1.上海蒼茂實業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件三個月），終身維護。對于產品質量引起的后果，上海蒼茂實業承擔相應的責任。如因操作不當引起的后果，上海蒼茂實業將以低成本價對設備進行維護。

2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；

3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；

如還有其它疑問請聯系我們：
