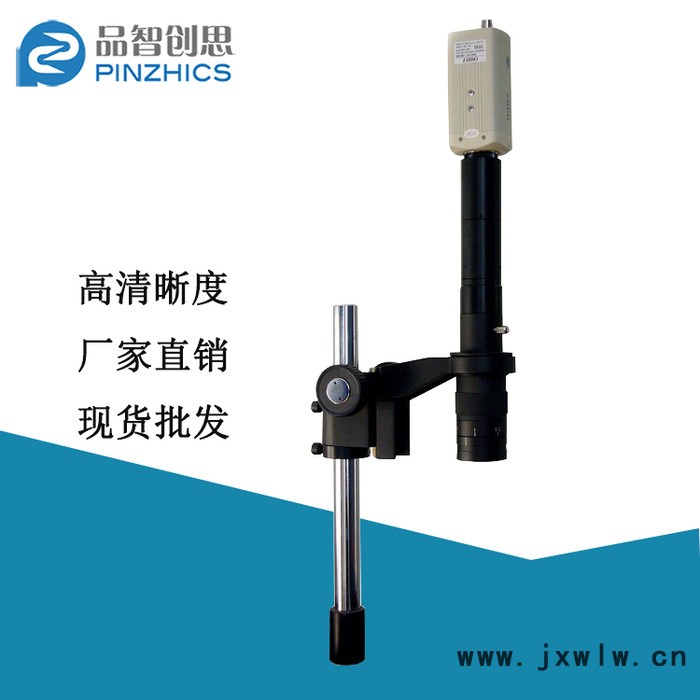

MDJ-30D(電視型)磨刀機在線顯微鏡是專為磨刀機及刀具加工行業配套的顯微鏡，可在線觀察與測量刀具外型尺寸，真正實現磨刀過程的在線觀察、在線檢測，有效的提高了刀具加工精度和生產效率，是高精度刀具加工的質量保證。

（1）操作簡單：在加工過程中刀具連同分劃板刻度尺寸一同變倍成像，無需再計算變倍后的刻度尺寸，使操作者一目了然。在變化倍率時鏡筒具有全程齊焦、定位準確的特點，節約了時間、提高了生產效率。
（2）圖像清晰：由于改進了顯微鏡筒內部結構，不但使放大倍率的范圍變大，而且有效的提高了圖像的清晰度，克服了以往產品成像模糊、不清晰的缺點。
（3）測量準確：由于提高了分劃板刻線精度，使得操作者在選擇高倍率時也能成現出精細的刻度尺寸，明顯的提高了刀具的加工精度。
（4）安全耐用：本產品在顯微鏡筒內部做了防塵、防潮處理。在顯微鏡筒外部整體增加了保護外殼，在顯微鏡筒底端加裝了防護鏡，使得鏡筒整體更加安全耐用。

系統組成：

1、 電腦主機一臺；要求操作系統為win7或winXP，主板上有PCI插槽一個，USB2.0接口一個。（選配）

2、 17寸電腦顯示器一臺，用4：3的顯示器。（選配）

3、 連續變倍顯微鏡筒一個。

4、 長工作距變倍物鏡一個。

5、  鏡筒防護罩一個。

6、SONY機芯1/3’彩色攝像機一個。（包含12V電源和視頻信號線）

7、 精密測量軟件光盤一張。

8、精密測量軟件鑰匙一個。

9、 精密測量軟件標準校正光學板一塊。

10、電腦視頻采集卡一塊。

11、12V可調LED燈環形光源一個。（選配）

工作原理：

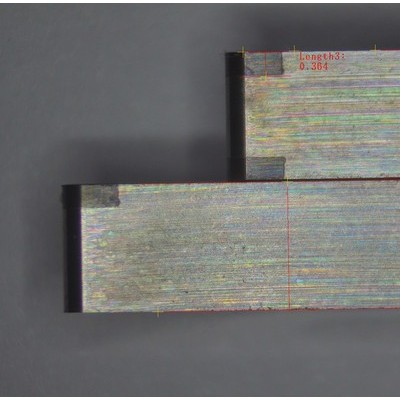

MDJ-30D磨刀機床專用視頻顯微鏡是我公司根據客戶要求，在以往產品的基礎上新改進升級的。將該顯微鏡安裝在磨刀機床上，可通過光學顯微鏡筒和攝像機把刀具圖像和分劃板上的標準尺寸圖型同步放大后，再由視頻信號線將其傳輸?shù)诫娨暀C或監視器上。通過電視機或監視器實時觀察刀具外型，通過分劃板上的標準尺寸實時測量和比對刀具尺寸，如：半徑、直徑、寬度等尺寸。

主要技術規格：

—  物鏡連續變倍范圍0.8X～5X變倍時整數倍帶定位裝置。

—標準總倍率：0.8X～5X，擴展總倍率：0.11X～50X（使用附加物鏡和各倍率CCD接頭）

—  全程齊焦，照明均勻，高分辨率。

—  支架與主機配合尺寸：Φ45mm

— 0.3X、0.5X、1X、1.5X、2X 五種倍率CCD接頭可選

— 0.3X、0.5X、0.75X、1X、1.5X、2X、5X附加物鏡可選

—多種輔助光源，底座可選（選配）

— 調整說明：松開升降組上面的兩顆螺絲，CCD接頭可360°旋轉，可用于調整CCD的方向；同時松開有滾花紋零件的三顆螺絲，旋轉有滾花紋的零件，可實現高、低同焦面。儀器上端的三顆螺絲可用于CCD靶面不在中心時的調整。

軟件簡介：

繪圖功能：可繪制點、線、圓、弧、樣條曲線、垂直線、平行線等，并將圖形輸入到AutoCAD中，實現逆向工程得到1:1的工程圖。

自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。

測量標注：可測量工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸，并可在實時影像中標注尺寸。

SPC統計分析軟件：提供了一系列的管制圖及多種類型的圖表表示方法,使品管工作更方便，大大提升了品質管理的效率。

報表功能：用戶可輕易地將測量結果輸出至WORD、EXCEL中去，自動生成檢測報告，超差數值自動改變顏色，特別適合批量檢測。

鳥瞰功能：可察看工件的整體圖形及每個尺寸對應的編號，直觀的反應出當前的繪圖位置，并可任意移動、縮放工件圖。

實時對比：可把標準的DXF工程圖調入測量軟件中與工件對比，從而快速檢測出工程圖和實際工件的差距，適合檢測比較復雜的工件。

拍照功能：可將當前影像及所標注尺寸同時以JPEG或BMP格式拍照存檔，并可調入到測量軟件中與實際工件做對比。

客戶坐標：測量時無需擺正工件或夾具定位，用戶可根據自己的需要設置客戶坐標（工件坐標），方便、省時提高了工作效率。

單筒中心調節方法：

1、前提是該鏡頭必須是同步的，也**是說要調好齊焦，也**是說鏡頭從0.75X-5X時整個倍數是清晰的：“把倍數調節到高倍的時候，調節鏡頭的工作距離，也**是上下升降整個鏡頭，使成像晰，那么把倍數慢慢調節到低倍數的時候，成像可能會模糊，這個時候調節CCD接口帶波紋手輪使成像清晰，這里要松定CCD接口的5顆螺釘，這個整個步驟可以重復1-2次。調節完同步后再鎖死5顆螺釘。

2、 首先把鏡頭調節到高倍，在顯示器屏幕的中心點（簡稱1點）做個記號。把成像的中心點（物體的中心）移到1點。

3、把鏡頭的倍數調節到低倍數，那么物體的中心會偏移到顯示器另外的一個位置，在該位置我們做好記號（簡稱2點）

4、 那么我們再把鏡頭轉到高倍，把像的中心移動2點，那么把鏡頭的倍數轉到低倍數。這個時候，我們通過CCD接口可調位置的三顆螺釘（上段的三顆，靠CCD螺紋的那顆），把該位置物體成像的中心調節到1點。這樣整個中心的調節。

5、其實2點才是鏡頭的中心點，那么要通過調節把2點移動到1點后才是物體的中心和鏡頭的中心重合。
