品牌	協和

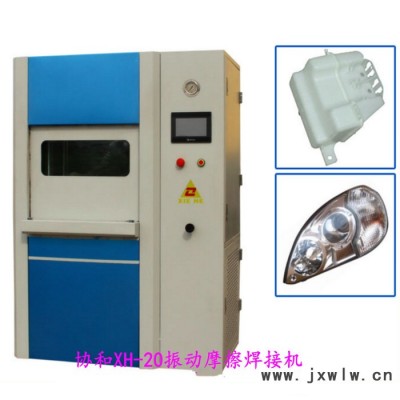

型號	XH-20
電流	交流
用途	尼龍加玻纖及各種焊接
作用對象	塑料
產地	廣東
生產率	1-14/1PS
外形尺寸	2000X1050X1800HP
產品別名	震動摩擦機
重量	1480KG
滑臺最大行程	500mm
類型	線性振動摩擦機
作用原理	脈沖

型號：XH -911

簡易說明

塑料與復合材料已經廣泛用于汽車，醫療儀器，航空件等，工業界與科研界不斷在開發操作簡單，高效率低成本的塑料焊接技術。目前振動摩擦焊接已經用于汽車的大部分焊接件。

與傳統的振動摩擦焊接相比，紅外預加熱振動摩擦焊接（CVT）可大幅改善塑料焊接件外觀質量，減少焊接過程中顆粒排放并提高焊接強度，這是一種清潔高效的新型塑料焊接技術。

東莞市協和超聲波設備有限公司專門開發了XH IR-911 紅外輔助加熱振動摩擦焊接機用于焊接小型由熱塑性材料如 PP，PE， ABS，尼龍與復合材料構成的工件或不規則形狀的塑料件?？赏耆_(dá)到無縫焊接，沒有顆粒，焊接強度高。本系統操作簡單容易，高效率，維護容易。

本機器具有15kW總電源， 包含7kW紅外加熱器，可調振動頻率（最佳180Hz），可用來焊接300X300毫米的工件。 模塊化的構造可以將很容易將振動器與控制器部件裝在客戶的專用設備或自動化設備上。



主要特性

★   簡單維護 只有一個運動部件的電磁振子，沒有需要加潤滑油的摩擦表面。

★   振幅可調 電子回路保證焊接過程中振幅不變

★   頻率可調保證最大的振動力輸出

★   碳纖維復合材料彈簧保證設備長壽命

★  按鍵裝在機器的很容易接觸的機器正面。

★   帶振幅可調的旋鈕

★  帶頻率可調的旋鈕

★  帶氣壓可調的旋鈕

★   紅外加熱的時間與溫度控制

★  帶緊急停止的按鈕

★   維護時可很容易拆卸所有的電器與氣動件

電器參數

控制器：固態程序控制器

輸入電源：單項200伏 35 安培 50/60 Hz

振動頻率240Hz

性能規格

上振動板可帶治具的最大重：3.5Kg

最大加緊力：3.6 kN

振幅范圍： 0.2-1.8 mm

振動功率： 8.0 kW

紅外加熱功率 7.0 kW

機械規格

重量： 750公斤

尺寸

整體: 80 cm 深X 116 cm 寬 X 190 cm 高

升降臺面: 81cm 長 X 66 cm 寬

驅動臺面：30 cm 長X 30 cm 寬

前開口: 92 cm 寬 X 40 cm 高

最大臺面上升距離：34 cm

噪音度： 80 dB (A).

紅外加熱附件

加熱器機械件50 cm 長X 80 cm 寬X 25 cm 高

紅外加熱器 Heraeus Noblelight 燈與陶瓷底座

售后服務： 1整機保修一年，終身維護。 2.免費提供技術咨詢和其他相關保養服務。 3.設備如出現故障，我司將在48小時內給予排除。 4.提供優質的模具制作與設計。 5.派專業技術人員到用戶廠家指導安裝調試。 特點：操作簡便，應用范圍廣。熔接后可達水密氣密的熔接效果。針對較大型或不規則型的工件熔接，都可迎刃而解。采用人機界面配合PLC電腦控制系統，機器動作無誤，操作方便安全。速度快省人工效率高，比傳統快一倍。數字式的PID溫度控制功能，熔接溫度更加穩定。
用途：汽車之后燈、方向燈、保險杠、冰箱、油箱、蓄電池濾清器、洗衣機平衡環、吸塵器、飛靶、浮球、怎么棧板，或其他大型一規則而必須水密、氣密高強度之產品。



◆交付方式：東莞、深圳、惠州地區送貨至客戶所在地，其他地區需支付少量運費。
◆培訓計劃：免費培訓直至使用技術員完全掌握。
◆保 修 期：免費一年。
◆安    裝：僅需電源插座及氣管。
