一、機型特點

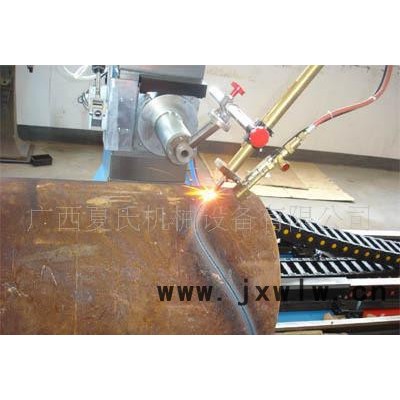

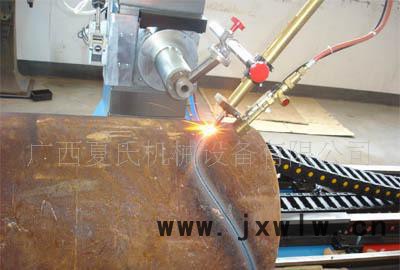

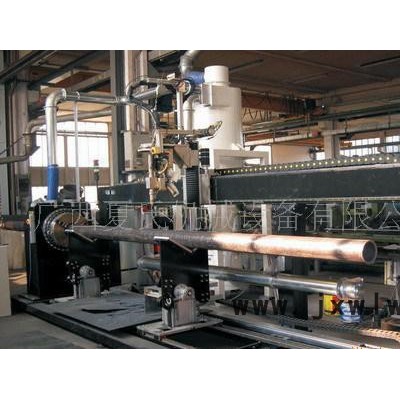

　　為滿足用戶進行圓管的相貫線切割機，我公司研發生產了專用數控相貫線切割機。

　　其**：適用于大批量專業相貫線切割；生產效率高，切割穩定，精度好。

專用數控相貫線切割機功能：
　　1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。
　　2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
　　3、能在圓管端部切割斜截端面。
　　4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截?cái)嗝妗?br />　　5、能切割與環形主管相交的支管相貫線端頭。
　　6、能切割變角度坡口面。
　　7、能在圓管上切割方孔、腰形孔。
　　8、能進行鋼管截?cái)唷?/p>

切割樣品件

二、基本配置

機械部分
　　1、切割機主機導軌長度　3000mm（可3米/節加長）
　　2、相貫線部件導軌長度　3000mm（可3米/節加長）
　　3、數控割炬　　　　　　1套
　　4、自動點火　　　　　　1套
　　5、氣路管帶裝置　　　　1套
　　6、縱向驅動方式　　　　齒輪齒條
　　7、管路傳動方式　　　　橫向拖鏈
　　8、火焰切割氣體　　　　氧**（或氧、丙烷）
　　9、等離子　　　　　　　可選配達到切割壁厚的等離子電源

電控部分
　　10、數控系統　　　　　　武漢**數控

　　11、驅動系統/電機　　　國產或選配進口

三、主要技術指標

切割范圍　1、**大有效切割直徑　　　　1000mm
　　　　　2、**小有效切割直徑　　　　30mm
切割指標　3、數控火焰切割壁厚　　　　6－180mm
　　　　　4、數控等離子切割壁厚　　　根據等離子電源決定
機器性能　5、割炬升降距離　　　　　　230mm
　　　　　6、整機運行速度　　　　　　0-3500mm/min
　　　　　7、設定速度誤差　　　　　　≤±5％
