OSD30山地鉆機

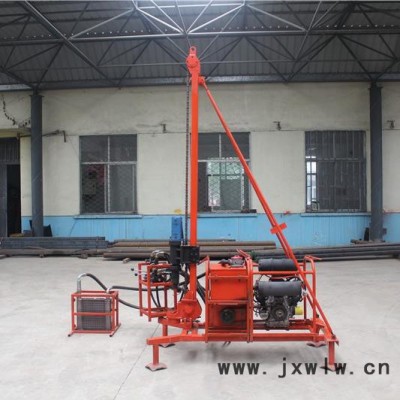

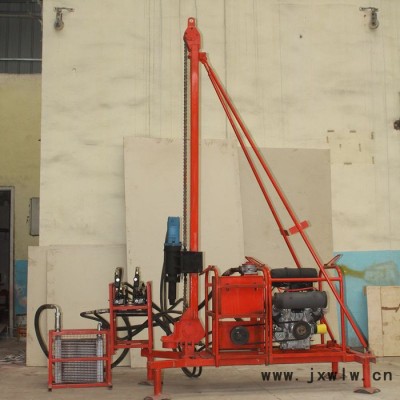

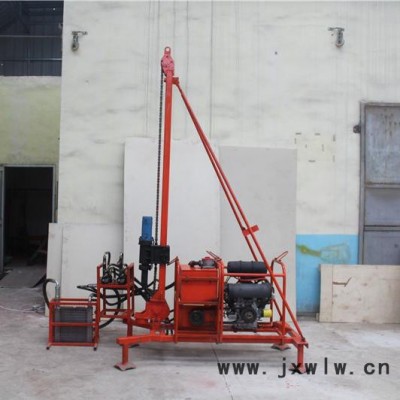

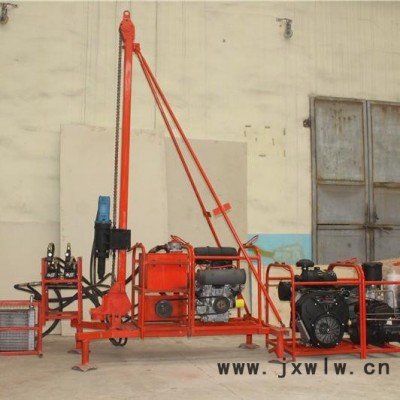

OSD30型液壓山地鉆機 該系列產品廣泛地用于石油鉆井勘探、地質勘察、中小型礦山及交通、國防、水利等工程的石方鉆鑿爆破孔以及其它用途的孔。

產品說明:物探鉆機主要適用于山地、黃土塬、丘陵、戈壁、農田等復雜地表的勘探鉆井。鉆機采用全液壓驅動，山地地區主要采用空氣鉆井和空氣震擊鉆井。在其它地區，更換鉆具可實現螺旋鉆井，增加泥漿泵可實現泥漿鉆井。

主要特點：

1、采用了合理的技術參數，提升力和旋轉扭矩大，處理事故的能力強。

2、主要液壓元件、空壓機主機及動力機都系原裝進口，性能優越、質量可靠。

3、鉆機分為10大框架式模塊，最大部分重量不超過75kg，重量輕，搬遷時容易、解體性能強、拆裝效率高。

4、液壓系統雙泵供油，使用單泵單回路，液壓系統操作更趨簡單化，且故障少、易排除。

5、液壓油冷卻系統采用直流電機驅動換熱器裝置，散熱穩定可靠、效果好。

6、采用液壓元件精確控制給進與提升等動作，能滿足實際施工工況。

7、拆卸鉆桿方便、高效、勞動強度低。

鉆機參數

鉆井深度 30m

鉆井方法 鉆孔直徑

空氣鉆井 φ75mm

空氣震擊鉆井 φ70mm/φ75mm

泥漿鉆井（備選） φ75mm

鉆桿（直徑×長度） φ60mm×1500mm

動力頭

最大扭矩 810Nm

轉速范圍 0～132 r/min

加壓提升系統

額定加壓力 4.5 KN

鉆進速度 0～0.46m/s

提升力 13.5 KN

提升速度 0.46m/s

液壓系統

工作壓力 16MPa

總流量 81L/min

發動機 27HP，3600r/min

空氣壓縮機

型式 噴油螺桿式

流量 1.7m3/min（每臺套）

壓力 0.8MPa

整機重量 約600-800kg

三、鉆機工作原理

1、 液壓系統

鉆機通過液壓變量油泵將發動機的機械能轉化為液壓能，并通過管路傳遞到兩個定量液壓馬達，從而實現鉆具的回轉、加壓和提升（管線連接圖見圖三）。

① 換向閥

換向閥的手柄可在任意位置定位，操作簡單。通過調整手柄位置來控制動力頭旋轉速度以適應不同的地層和工況；

換向閥手柄處于中位時，兩個馬達均不工作。當處于工作位置時，分別向正、反方向供油，實現動力頭的正、反轉和鉆具的升降。

鉆具的升降速度、旋轉速度均可控，使得鉆具的升降平穩且沖擊力小。

    ② 油泵油箱總成

    油泵、油箱與手動換向閥組成一個單元，簡化了管路的連接，使得鉆機的結構更為緊湊。油泵動力傳動采用卸荷方式，以改善泵軸壓力。

③ 液壓系統的技術參數：

2、 鉆機發動機

發動機總成作為鉆機的動力源，通過聯軸器來驅動液壓油泵工作。

發動機的使用、維護和結構說明見《科勒（KOHLER)汽油發動機（18-26HP）用戶手冊》和《百力通35HP汽油發動機用戶手冊》。

3、 井架

井架作為動力頭和加壓馬達的支架及導軌，承受鉆井過程中所產生的軸向力和旋轉扭矩。

4、 動力頭作用和結構

動力頭主要是用來驅動鉆具旋轉，將扭矩經鉆桿傳遞至鉆頭，配合釬頭的沖擊和系統加壓力，達到鉆井目的。動力頭結構如圖四所示。液壓馬達軸與中心管通過平鍵連接進而驅動鉆具來實現旋轉。

5、 散熱器

散熱器總成由散熱器、風扇和直流電機等組成。

在鉆機工作時液壓系統將產生大量的熱能，通過直流電機驅動獨立風扇，以吸風的形式來冷卻散熱器內循環的液壓油，來保證液壓系統的正常工作。

6、 空壓機組

空壓機組由空壓機和發動機組成?？諌簷C(jī)主機的作用是為鉆機進行空氣鉆井和空氣振擊鉆井提供洗井介質----壓縮空氣。

7、 潛孔沖擊器

潛孔沖擊器是山地鉆機空氣鉆井的主要鉆具，它是利用壓縮空氣使?jié)摽讻_擊器活塞產生往復運動帶動釬頭實現鑿巖鉆井。該鉆具結構簡單，鑿巖效率高，使用維護方便。
