產品介紹

一、用   途

      1)本風機適合于配有省煤器(預熱器)荷硝煙除塵裝置的   0.5～35t/h 工業鍋爐選用。凡進氣條件相近，性能又相適應者 均可選用，但進氣溫度不得超過250℃。

      2)在引風機前必須加裝除塵效率不低于 85%的除塵裝置, 以降低進入風機的煙氣含塵量，不但減少了煙氣對環境污染，而且降低了煙塵對風機的磨損，有利 提高風機的使用壽命。

   二、形  式

      引風機制成單吸入，機號有 No.4、No.4.5、No.5、No.5.6  、No.6.3、No.7.1、No.8、No. 9、No.10、   No.11.2、No.12.5、No.14、No.16 共 13 種。 該風機又可制成順時針旋轉或逆時針旋轉兩種形式。從傳動部正視風機，如葉輪按順時針?lè)较蛐D(zhuǎn)，稱為順時針旋轉風機，以順時針表示；葉輪逆時針旋轉，稱為逆時針轉風機，以逆時針表示。均可制成 0°、45°、90°、135°、180°、225°共 6 種角度。

三、結構特點

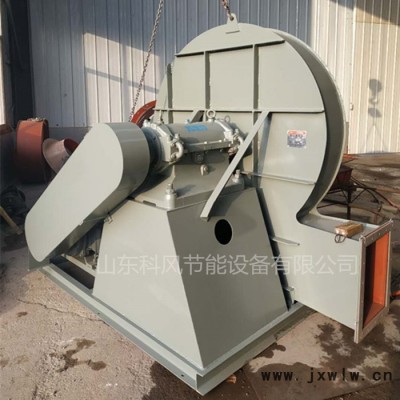

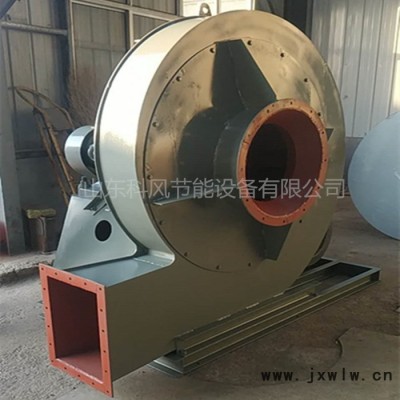

風機主要由葉輪、進風口、機殼、傳動組調節門等部件組成

      1) 葉輪材料為 Q345(16Mn)，.經靜動平衡校正，因此運轉平穩強度高。
      2) 機殼用鋼板焊接成蝸殼形整體。在蝸板上開有清灰門便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。
      3) 進風口制成收劍式流線形的整體結構。用螺栓固定在機殼入口側。

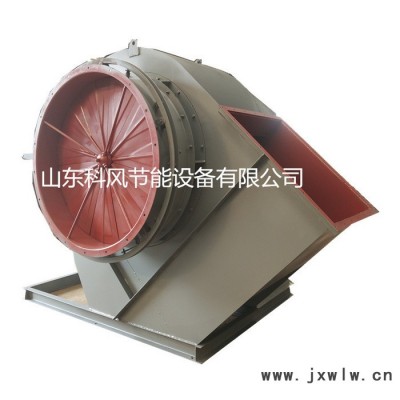

      4) 調節門葉片為花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。 調節范圍由 900（全閉）到 00(全開)。調節門的扳把位置從進風口方向看，在右側對旋轉風機扳把從下徃上推是全閉到全開方向；對左旋轉風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須很好地潤滑，潤滑脂采用高溫(260℃)膨潤土脂，使風機在高溫運轉時仍能保證潤 滑作用。
      5) 傳動部分由主軸、水冷軸承箱、聯軸器等組成。主軸由**鋼制成，采用滾動軸承，軸承箱 有整體是和部分式兩種形式。No.4～No。6.3 采用整體式軸承箱；No.7.1～No16 采用部分式軸承箱。兩種軸承箱上均需通冷水。耗水量因工作溫度和環境溫度的不同而異，一般按 0.5～1m3/h/。軸承箱 上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油 L-AN46,加入油量按油位標志的 要求。

   四、性能的選擇和應用
      1) 設計和使用單位根據所需要的流量和全壓，在性能表中確定所選引風機的機號，具體性能及 配用電動機須從表中選用，亦可選用其它型號電動機，但功率、轉速要適當，并在訂貨時注明。
      2) 性能表與選用表中 No.4～No.6.3  按氣體溫度 t＝220℃、200℃，大氣壓 Pa=101325Pa，氣體密 度ρ=0.713 ㎏/m3、0.745 ㎏/m3 的煙氣介質計算?！?7.1 以上按氣體溫度 t=200℃、175℃，大氣壓 Pa=101325P，氣體密度ρ=0.745 ㎏/m3、0.78 ㎏/m3 煙氣介質計算。帶調節門風機的選擇曲線與性能 表均指調節門葉片為全開(0℃)時的參數。

五、性能參數表
