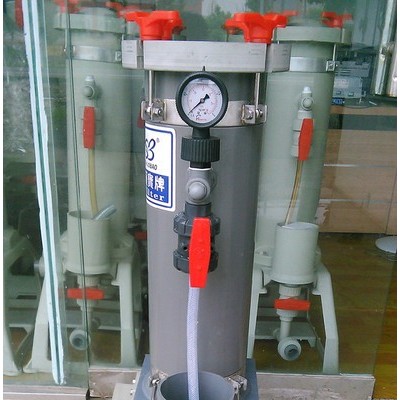

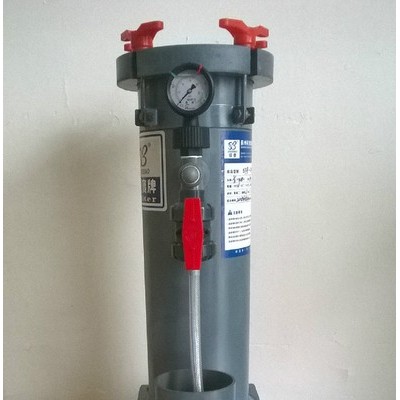

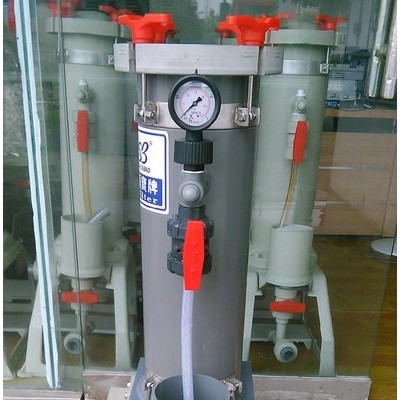

SFP鉻酸過濾機2004-2018

1.產品型號

SFP- 2006  1   K    F   V  C

  ⑴   ⑵   ⑶  ⑷   ⑸  ⑹  ⑺

⑴ 機型編號：SFP

⑵ 型式編號：

1004：濾芯數量10”*4支   2004：濾芯數量20”*4支

2006：濾芯數量20”*6支   2008：濾芯數量20”*8支

2012：濾芯數量20”*12支  2018：濾芯數量20”*18支

⑶ 泵浦馬力：1HP  2HP  3HP

⑷ 泵體材質：P-FRPP  K-PVDF

⑸U-出入口由任式 H-出入口套管式 F-出入口法蘭式

⑹ 橡膠材質： E-EBDM    V-VITON

⑺C-濾芯壓板式  B-濾芯鎖帽式

2.產品特點

1、  本機適合鉻酸鍍液循環過濾用

2、  最高使用溫度不能超過60℃

3、  機器過濾桶部分采用PVC材質，泵浦部分采用 PVDF材質

4、  濾材部分采用鎖帽式設計，密封性好。過濾面積廣，藥液接觸部分無金屬部件。

5、.高精密過濾、過濾面積廣、效率高、操作簡單、清洗容易。

3.規格表

4.安裝配管

1、長期使用管路必須做好支撐，以防止接合部位泄漏及運轉時管路因震動損壞管路。

2、入口配管最前端必須加裝底閥或逆止閥或過濾網，位置不能靠近空氣攪拌管，避免吸入空氣，且用量減少轉彎接頭及用量縮短入口配管距離，吸入口配管，管徑不能小于泵浦口徑。

3、 若吸入管路距離較長或轉彎較多時，必須在吸入管道加裝注水孔，由注水球閥控制，必要時可在此加入液體，加滿入口管路。

4、 盡量不要將機器裝設于戶外。若必須安裝于戶外時需遮陽棚，以防下雨淋濕和紫外線照射。

5、 配管前應先注意使用的化學藥液的物性、溫度條件，配合實際需要選擇相應材質的管件。如：溫度在60°C以上，應選擇用PP管件配管。

6、 進行配管時應注意管內不可殘留任何材質或碎屑，若有將清水加入以清洗管路。

7、 入口管路采用軟質材質配管時，應注意將其固定，以防止移動或浮起液面。在槽內部分的管路能采用硬質材料較佳。

8、安裝過濾機時應選擇堅固之水平地面，保持機身垂直并加以固定。

9、過濾機泵蒲出入口高度若低于藥液槽藥液時，應注意出入口管路需加裝逆止凡而，避免于維修泵浦時造成藥液虹吸現象。

5.濾材換取方法

1、濾材換取前必須切斷電源，使泵浦停止工作，且需帶手套、口罩等。

2、紅色的上蓋把手順時針旋轉方向為鎖緊，反方向為拆卸。換取濾材時，拆卸時請分別將每個紅色上蓋把手逆時針旋轉至松。

3、打開上蓋前請講先打開排氣閥,使空氣進入主體筒，筒內液體經濾材流入渡槽內，3分鐘后關閉過濾機出口球閥，此時過濾機濾筒底部有殘留液，必須打開排污閥將殘留液排出，進入外接水桶，沉凈再重新過濾使用。

4、打開上蓋后，將中心柱固定螺帽逆時針方向旋轉，取下中心柱固定螺帽。

5、取下中心柱固定螺帽后，壓板往上提可以取下壓板。

6、 濾材即可順利取下，濾袋封口上的帶子拆開及可將濾材零件分別取出。

7、濾材由濾芯和濾管，濾芯上墊彈簧濾芯上墊濾袋組合在一起，取出即可分解，將濾袋及濾芯清洗或換新，依以上拆卸之方法再重新裝上，鎖緊中心柱固定螺帽及蓋上上蓋即可繼續操作使用。

8、 CK楊桃型及CP濾袋型和濾芯鎖螺型的濾材換取與上述過程基本相同。

6.過濾機操作說明

1、一般電鍍液過濾時，因電鍍液含有微量有機物，易污染藥液，習慣上必須使用粉狀活性碳粉將藥水內的有吸收，保持藥水的清潔。

2、操作人員一般在清洗過濾機時，并未將濾筒內的材質完全清晰，而易殘留少量材質，當啟動開始過濾時易將濾筒內殘留的材質流入藥液槽，為防止因人為操作的疏忽，特別設計有循環回路以提供操作的方便。
