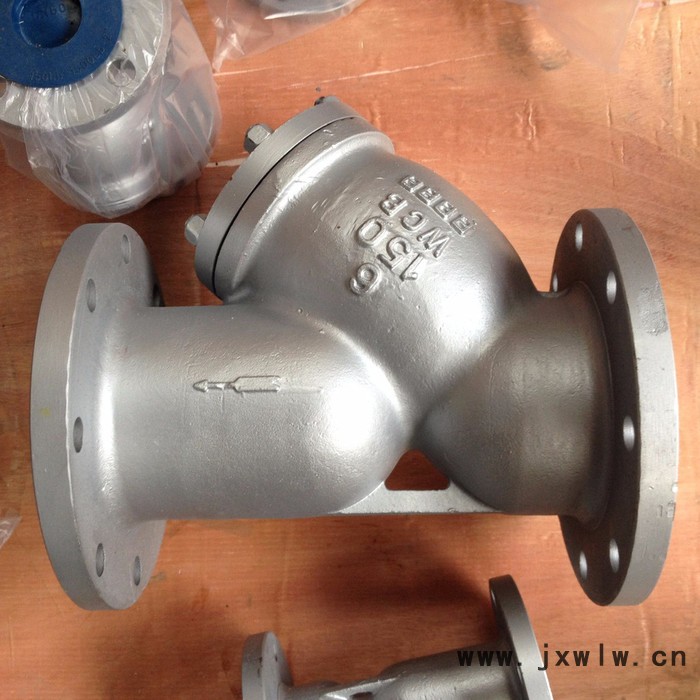

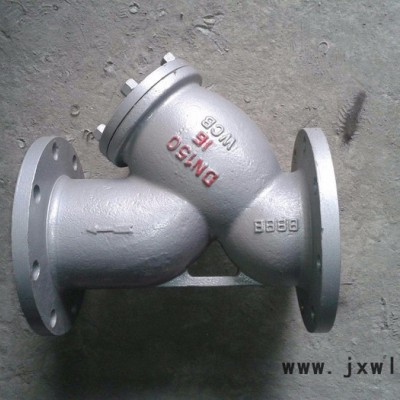

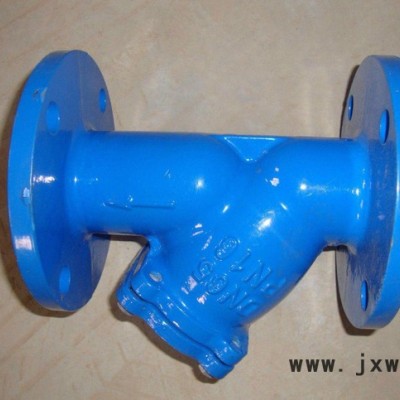

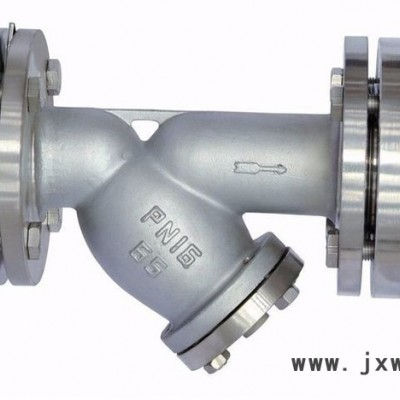

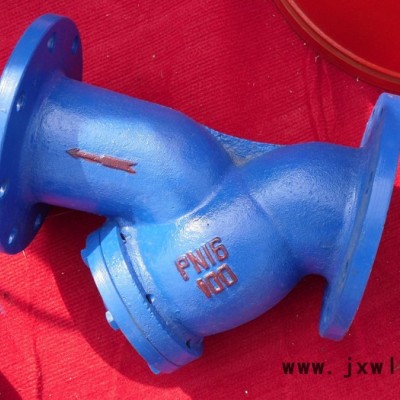

邁特專業生產Y型過濾器DN-50水過濾設備-不銹鋼液體過濾器 **

（一）過濾器簡介

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

（二）過濾器參數

1、介質溫度：300(℃);

2、工作壓差：2KG;

3、材質：不銹鋼;

4、產品別名：Y型過濾器;

5、適用范圍：液體過濾;

6、連接形式：法蘭;

7、類型：直角式;

8、流動方向：?jiǎn)蜗?

9、適用介質：水;

10、壓力環境：常壓。

（三）過濾器選型原則

1、進出口通徑：

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力：

按照過濾管路可能出現的**高壓力確定過濾器的壓力等級。

3、孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

4、過濾器材質：

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。

5、過濾器阻力損失計算：

水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。

（四）過濾器安裝及維護

1、適合物料：

a、 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；

b、 化工生產的腐蝕性物料，如燒堿、純堿、濃稀**、碳酸、醋酸、酯酸等；

c、 制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；

d、 輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等；

2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）；

3、工作溫度：≤90℃；

4、公稱通徑：DN25—DN600mm；

5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）；

6、法蘭標準：JB/T 79 PN1.6（也可按用戶要求制造）；

7、殼體材質：A3、304、304L、316、316L、WCB；

8、密封材料：聚四氟乙烯、耐油石棉膠、三元乙丙橡膠。
