等級	合格品
品牌	GalileoStar
型號	HDGDWCJ

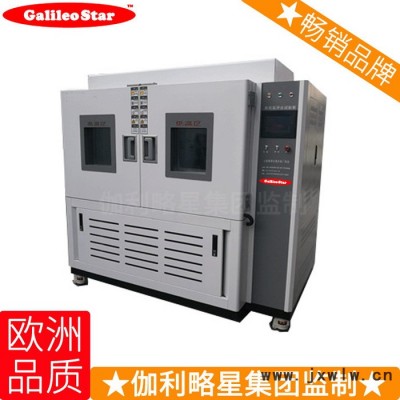

HDGDWCJ高低溫沖擊試驗箱產品用途：

該沖擊試驗箱為待測品動態式冷﹑熱交替沖擊方式,該方法廣泛使用于電子零組件測試,汽車零部件,半導體,電子線路板,金屬化,材料等測試設備.試驗箱后部為低溫蓄冷區,上部為高溫蓄熱區,試件(待測品)放置在試驗箱中部,高溫沖擊時,提籃往上（右）提到高溫區,形成高溫內循環.低溫沖擊時,提籃往下（左）提到低溫區,形成低溫內循環.該沖擊試驗箱的大特點是:試件(待測品)上下（左右）來回反復動作。



HDGDWCJ高低溫沖擊試驗箱符合標準：

1.GB/T2423.22-93試驗Na 電工電子產品環境試驗 溫度沖擊試驗

2.GJB360.7-87溫度沖擊試驗方法

3.GJB367.2-87 405溫度沖擊試驗方法

4.GJB150.5-1986溫度沖擊試驗



二廂高低溫沖擊試驗箱主要技術參數：

型號	工作室（W×D×H（mm）	外型（約）（W×D×H(mm）	提籃作室（W×D×H（mm）
HDGDWCJ-100	450×450×500	1700×1250×1700	150×150×200
HDGDWCJ-150	500×500×600	1750×1300×1800	200×200×300
HDGDWCJ-225	500×600×750	1750×1400×1900	200×350×350
HDGDWCJ-250	600×600×700	1850×1400×1900	300×300×350
HDGDWCJ-408	600×800×850	1850×1500×1950	300×500×500
HDGDWCJ-500	700×800×900	1950×1500×2000	400×500×500
HDGDWCJ-800	800×1000×1000	2000×1700×2200	500×600×600
HDGDWCJ-010	1000×1000×1000	2200×1700×2200	600×600×600
低溫室溫度范圍： RT～-70℃       按要求定制
高溫室溫度范圍： RT～+200℃      按要求定制
沖擊溫度范圍：  -20℃ -40℃ -50℃ -60℃ （ +80  +120℃ +160℃）可以按照要求選定
注：可以根據客戶要求，定制非標尺寸





三廂高低溫沖擊試驗箱主要技術參數：

型號	工作室（W×D×H（mm）	外型（約）（ W×D×H(mm）
HDGDWCJ-50	350×350×400	1600×1500×2000
HDGDWCJ-100	450×450×500	1700×1600×2100
HDGDWCJ-150	500×500×600	1750×1600×2100
HDGDWCJ-225	500×600×750	1800×2000×2100
HDGDWCJ-250	600×600×700	1900×2000×2100
HDGDWCJ-408	600×800×850	1900×2500×2150
HDGDWCJ-500	700×800×900	2000×2500×2150
HDGDWCJ-800	800×1000×1000	2100×2700×2200
HDGDWCJ-010	1000×1000×1000	3500×3500×2200
低溫室溫度范圍： RT～-70℃       按要求定制
高溫室溫度范圍： RT～+200℃      按要求定制
沖擊溫度范圍：  -20℃ -40℃ -50℃ -60℃ （ +80  +120℃ +160℃）可以按照要求選定
注：可以根據客戶要求，定制非標尺寸





HDGDWCJ高低溫沖擊試驗箱主要性能參數：

溫度偏差：≤±2.0℃(空載)

溫度波動：≤±0.5℃(空載)

試樣放置方式：動態（產品移動式）

降溫時間：RT～-70℃約50分鐘(空載)

升溫時間：RT～+200℃約50分鐘(空載)

溫度回復時間：≤5min

溫度轉化時間：≤15s

溫度轉換方式：試樣在高低溫室通過提籃來回移動，做動態運行

試樣移動方式：氣動



HDGDWCJ高低溫沖擊試驗箱控制系統：

顯 示 器：7寸真彩觸摸屏控制儀表，操作簡單，設定方便，控溫精度0.01℃，超出1200段編程

運行方式：程序或定值兩種控制方式自由轉換



HDGDWCJ高低溫沖擊試驗箱箱體結構/材質：

內箱材料：1.5mmSUS304 不銹鋼板

外箱材料：1.5mm冷板經數控機床制作靜電噴涂

絕熱材料：聚氨酯+超細玻璃棉，厚度100mm，（-50℃以下110mm）。

觀察視窗：帶導電膜中空玻璃觀察視窗及耐高低溫照明裝置，觀察視窗玻璃加熱功能?？煞乐沟蜏卦囼?yàn)時凝露及結霜。

密封材料：采用硅橡膠，密封可靠，抗老化性好

腳輪：我們?cè)谠O(shè)備底部設計了四套腳輪，可以移動可以固定



HDGDWCJ高低溫沖擊試驗箱空氣調節/加熱系統：

空氣調節方式：強制內循環通風,可調式導風板設計，平衡調溫調濕以保證試驗箱溫場均勻

空氣循環裝置：空氣循環裝置特制不銹鋼長軸馬達加不銹鋼多翼式離心風葉，有效地保證了試驗箱內置式風道的合理循環

空氣加熱方式：鎳鉻合金電熱絲式加熱器加熱器控制方式：PID控制方式，使用無觸點等周期脈沖調寬SSR（固態繼電器）



HDGDWCJ高低溫沖擊試驗箱制冷：

壓縮機：法國進口全封閉泰康制冷壓縮機，單級制冷，低于-40℃復疊制冷

制冷劑：?jiǎn)渭?jí)一級：R-404a 復疊二級：R-23(無氟）

冷卻：風冷或水冷



HDGDWCJ高低溫沖擊試驗箱傳感器：

溫度傳感器:A級鉑金電阻（PT100)



HDGDWCJ高低溫沖擊試驗箱蒸發器:

高效能內螺紋盤管，翅片為高效能型紊流鋁翅片，換熱管為“U”型，制冷劑在管內能連續蒸發，蒸發更徹底。



HDGDWCJ高低溫沖擊試驗箱安全裝置:

1、漏電保護

2、壓縮機超壓保護

3、箱內超溫保護

4、壓縮機過熱保護

5、風機過熱保護

6、壓縮機過流保護

7、相序項保護

8、操作人員安全保護

HDGDWCJ高低溫沖擊試驗箱附件標準配置：

標準樣品架：SUS304材質 2件

照明燈：1件

高低溫膠塞：1件

腳輪：4件



HDGDWCJ高低溫沖擊試驗箱安裝和使用條件：

1、電源：

○AC380V   三相四線+保護地線；

○電壓允許波動范圍：AC380V  ±10%

○頻率允許波動范圍：50Hz ±0.5 Hz

○保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電

2、使用環境：

○ 溫度：5℃～35℃，相對濕度：≤85%RH

3、場地：

○地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

○附近強電磁輻射源

○設備周?chē)粲羞m當?shù)木S護空間
