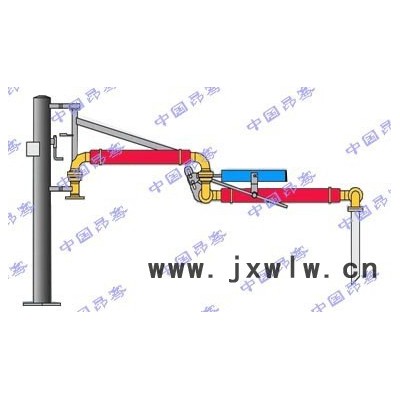

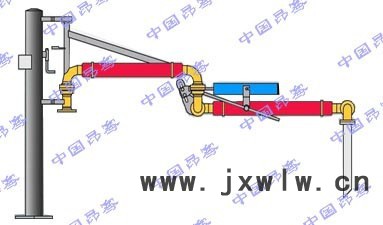

【AL1402型頂部裝車鶴管 】基本參數：

名稱：陸用頂部裝車鶴管

型號：AL1402

口徑：DN25—DN500

材質：碳鋼、不銹鋼、襯四氟、16Mn、鋁等

設計溫度范圍：-196～+180℃；

設計壓力：-0.08～4.0MPa

型式：頂部敞開式裝車，若粘稠度高的介質可采用伴熱（蒸汽伴熱或電伴熱）

操作方式：手動

其他：可配防溢位防靜電報警器。

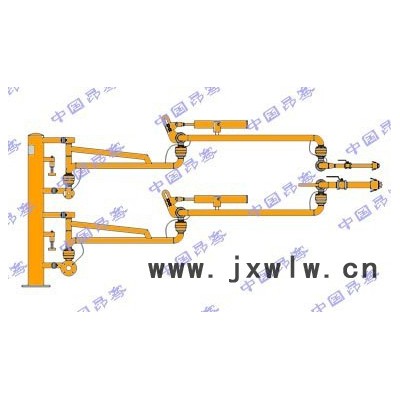

輕芳烴裝車鶴管：
1   型號：AL1412  DN80/50
2   設備主要部件：立柱、4個GAS型旋轉接頭連接的液相管道系統、由軟硬管結合組成的氣相管道系統、垂管、密封帽、接管法蘭（氣、液相）、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等；
3   數量：4臺(右旋2臺,左旋2臺)；
4   口徑：DN80/50
5   輸送介質：輕芳烴；
6   介質溫度：40℃常溫；設計溫度：-19~+100℃
7   介質壓力：0.3Mpa；設計壓力：1.0MPa；
8   接管法蘭標準：GL150, HG/T20615,WM,RF；
9   材質要求：管道材質：20#,垂管材質：鋁。
10  汽車裝車鶴管現場參數：
     棧臺高度：3200mm;
     立柱與槽車中心距：2500mm；
立柱中心站臺邊緣距：250㎜；
      罐車接口高度：2600㎜~3800㎜；
汽車漂移范圍：見附包絡線圖；
接口法蘭距棧臺高度：1200㎜.


重芳烴裝車鶴管：
1   型號：AL1402  DN80
2   設備主要部件：立柱、4個GAS型旋轉接頭連接的管道系統、垂管、接管法蘭、夾套伴熱系統、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等；
3   數量：2臺(右旋1臺,左旋1臺)；
4   口徑：DN80
5   輸送介質：重芳烴；
6   介質溫度：80℃；設計溫度：-19~+150℃
7   介質壓力：0.3Mpa；設計壓力：1.0MPa；
8   接管法蘭標準：GL150, HG/T20615,WM,RF；
9   材質要求：管道材質：20#,垂管材質：鋁。
10  汽車裝車鶴管現場參數：
     棧臺高度：3200mm;
     立柱與槽車中心距：2500mm；
立柱中心站臺邊緣距：250㎜；
      罐車接口高度：2600㎜~3800㎜；
汽車漂移范圍：見附包絡線圖；
接口法蘭距棧臺高度：1100㎜
