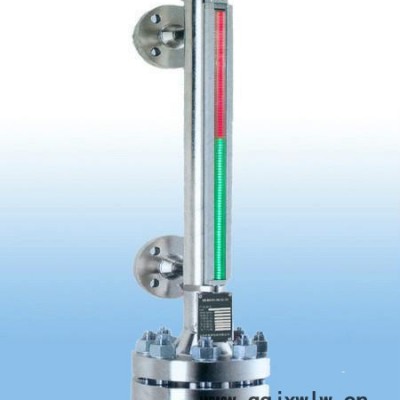

磁電雙色液位計

工作原理

非磁性傳感器管通過上下法蘭與液體容器連通，在傳感器管內裝有一個磁性浮子，浮子根據介質的比重設計，浮子內磁鋼與容器內液面等高，液位顯示盒內感磁部件和LED雙色發光管上下有序排列，與磁場相對應的感磁部件受磁后，觸發相應的電路，無水全紅，滿水全綠；紅色顯示汽相，綠色顯示液相，紅綠交界處**是容器內的實際液位，液綠汽紅，一目了然。

試用范圍及特點

1、 汽紅水綠，顯示清晰，觀察角度大，可視距離遠

2、 本體選用**不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄露，適宜于一、二、三類壓力容器使用。并對內裝易燃、有毒和腐蝕性介質的容器**安全可靠。

3、 顯示量程大，設計壓力高，使用范圍廣。

4、 密封面比傳統的玻璃液位計減少95%的漏點，克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節。

5、 用戶如需，可1：1、1：2、1：4無變送直接遠傳顯示液位；可配套輸出4—20mA標準信號，實現液位的遠傳顯示和容器群液位的集中監測控制；亦可實現水位自動調節、連鎖保護。

技術參數

公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0 MPa

介質溫度：—40~538oC

介質密度：≥0.45g/cm3

過程連接：多種尺寸和等級的凸面、凹凸面、榫槽面法蘭；

法蘭材質：碳鋼、不銹鋼

法蘭安裝中心距：普通型：L=500—6000mm（任選）

鍋爐專用型：300、350、440、500、600、1000mm

顯示范圍：法蘭中心距減10cm

傳感器材質：304、316，PP，玻璃鋼，304內襯聚四氟乙烯

磁浮子材質：304、316、鈦合金

顯示顏色：汽紅、液綠

電源電壓：AC36V或AC220V

輸出信號：4～20mA標準信號

適用介質：水、蒸汽、酸、堿、油、氨、苯

安裝使用：

1、本產品須垂直安裝**大偏差為≤3o，通過法蘭與容器連接

2、液位計周圍20cm距離內不得有鐵、磁性物質

3、將傳感器與所測容器連接，在傳感器排污法蘭下端安裝一個DN15的閥門并與原液位計排污管路連通

4、接通電源AC220V（或AC36V），此時液位計顯示應為全紅

5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的壓力容器上時（如電 站鍋爐），必須緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。

6、液位顯示調整：把容器液位上升至正中，上下移動本液位計顯示盒與之相符，左右移動調至便于觀察的方位，然后將上下固定環擰緊，即可投入使用。新鄉市中博儀表有限公司
