項目

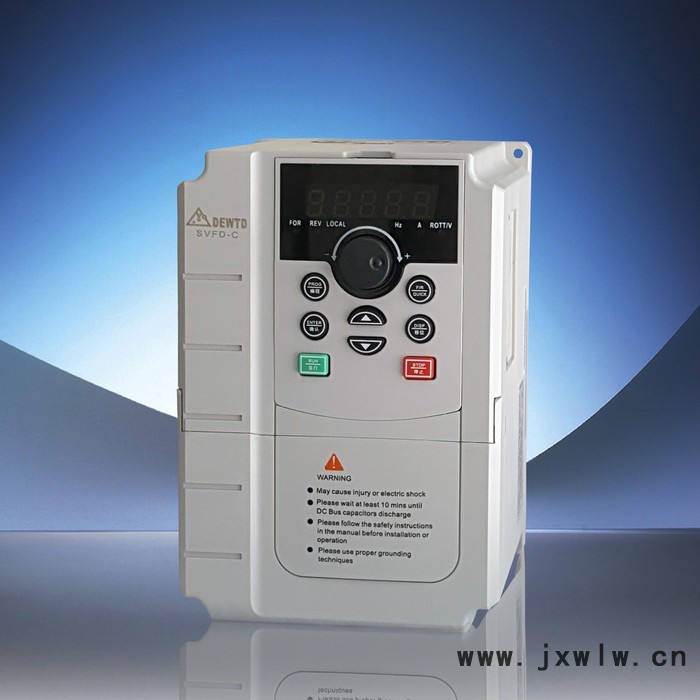

SVFD-C

輸

入

輸入電壓范圍

AC380/220V±15%

輸入頻率范圍

47-63Hz

輸

出

輸出電壓范圍

0~額定輸入電壓

輸出頻率范圍

0.00~600.00Hz

控

制

特

性

電機控制模式

無PG矢量控制(SVC)、V/F控制

速度控制精度

±0.5%上限速度(SVC)

轉動轉矩

0.50Hz/150%(SVC)

運行指令方式

操作面板給定、控制端子給定、串行通訊給定，可通過端子切換

頻率給定方式

數字給定、模擬量給定、串行通訊給定、PID給定等，可實現給定的組合和方式切換

過載能力

150%額定電流60S  180%額定電流10S

調速范圍

無PG矢量控制：1:100(SVC)

自動載波頻率

1.0~15.0KHz，可根據溫度和負載特性自動調整

頻率分辨率

數字設定0.01Hz  模擬設定：0.1%上限頻率

轉矩提升

自動轉矩提升；手動轉矩提升

V/F控制

直線型、多點型、多次冪次方V/F曲線

加減速方式

直線加減速、S曲線加減速，兩種加減速時間

瞬時停電處理

瞬時停電時，通過母線電壓控制，實現不間斷運行

能耗制動能力

7.5KW及以下功率等級內置制動單元，使用外置制動電阻

直流制動能力

起動時直流制動和停機時直流制動，制動時間0.0~50.0S，制動電流0.0~150.0%額定電流

寸動運行

寸動頻率范圍:0.0Hz~上限頻率輸出，寸動加減速時間0~3600.0S

自動節能運行

根據負載情況，自動調整輸出電壓，實現自動節能運行

自動電壓調整(AVR)

當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定

多段速控制功能

通過控制端子實現多種8段速運行

功能特性

PID控制功能，擺頻控制功能(多種三角波頻率控制)

共直流母線

多臺變頻器共用直流母線，能量自動均衡

轉矩控制

無PG轉矩控制(STC)

輸入端子

可編程數字輸入6路，可編程模擬量輸入2路，1路電壓0~10V，1路電壓0~10V或電流0~20mA輸入

輸出端子

開路電極輸出2路；繼電器輸出1路；模擬量輸出1路，分別可選0/4~20mA或0/2~10V

通訊

內置RS485通訊接口，支持Modbus協議

保護功能

過流、過壓、欠壓、輸入輸出缺相、輸出短路、過熱、電機過載、外部故障、AI掉線、失速防止等

選配件

制動組件、面板延長線、電抗器、濾波器、多泵控制器等

環

境

使用場所

海拔＜1000m，室內，無陽光直曬，無塵埃、防腐性氣體、可燃性氣體、油霧、水蒸氣、滴水、鹽霧

環境溫度/濕度

-10~+40℃/20-90%RH，無水珠凝結，存儲溫度-20~+60℃

振動

小于5.9m/s2(0.6g)

結

構

保護等級

IP20

冷卻方式

強制風冷，帶風扇控制
