電源	220
外形尺寸	144*144
測量范圍	0-2000
材質	合金
安裝位置	擋風玻璃
測量精度	1.0
產地	江蘇金湖
儲存卡	32g
電源電壓	24V
分辨率	0.1
類型	溫度記錄儀
輸出形式	數-模
數據傳輸接口	USB
數據存儲容量	32G
像素	200萬
執行質量標準	國標
分類	無紙記錄儀
品牌	寶盛牌
型號	BS-2000
加工定制	是
拍攝角度	120°
數據存儲時間	循環錄像
質量認證	CCC
啟動模式	立即啟動

**章 概 述

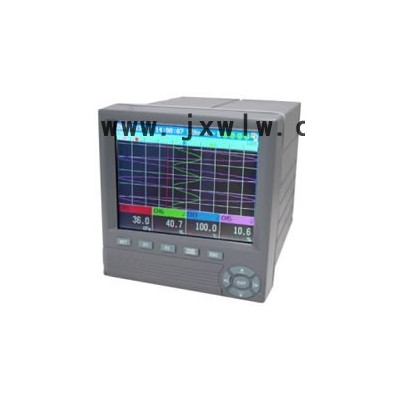

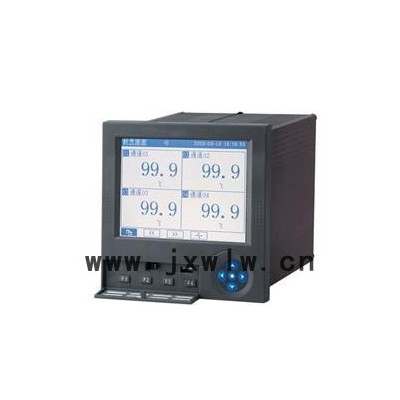

感謝您使用單色/真彩無紙記錄儀。

   BS-2000單色/真彩無紙記錄儀包括黃屏無紙記錄儀、藍屏無紙記錄儀及真彩無紙記錄儀。本手冊的介紹以真彩無紙記錄儀為例，如無特殊說明，黃屏和藍屏無紙記錄儀的操作與之相同，不再贅述。

本手冊提供用戶關于安裝、運行操作、參數設置、異常診斷等方面的使用方法，為確保單色/真彩無紙記錄儀的穩定運行，在安裝使用之前，請仔細閱讀本手冊并妥善保存。

單色/真彩無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表。

單色/真彩無紙記錄儀畫面信息豐富，操作簡單，界面友好，具有以下特點：

全隔離萬能輸入，支持多種模擬量信號輸入，無需更換模塊，通過軟件設置即可； 采用大容量的FLASH閃存芯片存儲歷史數據，掉電不丟失數據； 標準串行通訊接口：RS-232 和RS-485；支持Modbus RTU 協議； 剪貼板的復制和粘貼功能方便用戶參數設置； 可自定義工程位號、工程單位； 內置GB2312 二級漢字字庫，包含6500 個漢字； 支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，解決了單位及漢字位號的輸入問題。漢字位號、單位自定義組合輸入； 配備標準USB 接口，支持USB1.1、2.0 U盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便； 支持外接微型打印機，滿足用戶現場打印的需求； 支持流量積算和PID調節功能。

第二章 技術指標

2.1通道數

**多16通道

2.2輸入

模擬量輸入（AI）： Ⅱ型標準信號：0～5V 、0～10mA

Ⅲ型標準信號：1～5V 、4～20mA（可配電）

電壓小信號：0～20mV、0～100mV

熱電阻：Pt100、Cu50

熱電偶：B、E、J、K、S、T

電阻：0-400Ω

頻率輸入（PI）：0～30kHz，高電平8～30V，低電平0～5V（訂貨時要說明）

數字量輸入（DI）：高電平8～30V，低電平0～5V（訂貨時要說明）

2.3輸出

模擬量信號（AO）： 4～20mA，負載能力750**大）

報警**12個繼電器接點，觸點負載 1A/30VDC ；0.5A/125VAC；

USB接口：支持多種U盤

2.4通訊

采用RJ11六芯水晶頭通訊接口，RS232/485協議，波特率：9600、19200、38400、57600可選。

2.5精度

實時顯示：±0.2% F.S.；

曲線顯示：±0.5% F.S.；

追憶精度：±0.2% F.S.；

2.6記錄間隔

1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒。

2.7記錄容量及記錄時間

記錄容量為64/128/192/248Mb可選。

各通道記錄時間的長短與其分配到的FLASH存儲器容量及記錄間隔有關，其計算公式如下：

（天）



注   意 代入數值的單位要與公式中一致。

2.8屏幕

5.6英寸液晶顯示屏，高亮度，LED背光

2.9供電

輸入電源：185～265VAC，50Hz，50W（**大）

2.10尺寸

外型尺寸：150×150×220（mm）（≤8通道）

         150×150×250（mm）（＞8通道）

開孔尺寸：

2.11凈重

≤2.5kg

2.12保存條件

溫度：-20～60℃，避免日光直曬

濕度：<85%RH（無凝結）

2.13工作條件

溫度：0～45℃

濕度：10%～85%RH（無凝結）
