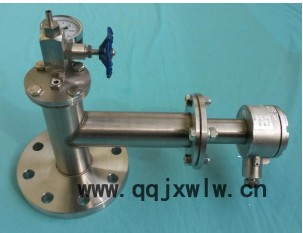

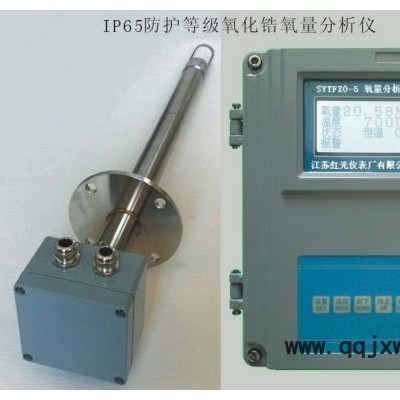

氧化鋯煙氣氧量分析儀是近幾十年發展起來的新型測氧器，因其具有結構簡單、維護 方便、反應速度快、測量范圍廣等特點，而廣泛應用于電力、冶金、供暖、建材、電子 等部門，分析各種工業鍋爐及窯爐中煙氣的氧含量，提高燃燒效率，節約能源，減少環 境污染。 氧化鋯氧量分析儀由轉換器和檢測器（俗稱氧探頭）組成，在檢測器的核心元件氧化 鋯濃差電池上，采用了納米材料和先進的生產工藝，在電極涂層上添加抑制電極老化的 添加劑。大大提高了氧化鋯測量探頭的精度和使用壽命。檢測器采用直插式探頭結構， 不需取樣系統，能及時反映鍋爐內燃燒狀況，如與自控裝置配合使用，可有效地控制燃 燒狀況。轉換器采用單片機智能化設計，漢字液晶顯示，使數據顯示、功能控制更具有 人性化；可與各類型 DCS 數據接入設備連接。使儀表的操作變的簡單，容易掌握。具有 以下特點： 1. 通用性較強，可以直接替換其它廠家氧量分析儀。 2. 大屏幕藍底白字ＬＣＤ顯示。 3. 全中文操作菜單(出口產品可以提供英文菜單)。 SYTFZO-5 型氧化鋯氧量分析儀 2 4. 氧量量程 0.01-25.00％內自由設定（量程 0-5%）。 5. 溫度采用ＰＩＤ控溫，恒溫點７００℃和７５０℃（可現場選擇）。 6. 可設置氧量上、下限報警指示，溫度上、下限報警指示。 7. 本底電勢一鍵校正。 8. 可用標準氣在線校準。 9. 4-20mA 標準電流輸出與主電路光電隔離，可直接遠傳進入 DCS 系統。 10. 多種故障信息提示。 二、工作原理 氧化鋯是一種高溫電解質濃差電池，在數百度的高溫環境下，具有能 產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣 體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一 定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可 以用能斯特（Nernst）公式來表示： E=RT/4F×LnP1/P2 式中：E—氧濃差電勢（V） R—理想氣體常數（8.314J/moLK） T—溫度值（K） F—法拉第常數（96500c/moL） P1—參比氣體分壓（空氣） P2—被測氣體分壓 變送器把所測量出的數據，經單片機計算轉換，將氧含量在液晶屏上顯示出來，同 時轉換成電流信號供計算機或計錄儀使用。 700℃和 750℃時氧濃度與氧濃差電勢關系見附表．

     技術指標 量程： 0.01～25.00%O2(量程從 5.00％－25.00％內自由設置） 輸出信號： 4 ～20mA 負載電阻≤500Ω 隔離 重復性： 滿量程的±0.5% SYTFZO-5 型氧化鋯氧量分析儀 3 基本誤差： ≤±1%（滿量程） 穩定性： ≤±1%（儀器連續檢定 4h） 響應時間： 當標準氣體從檢測器入口引入時計，5 秒內達到 90%的響應 環境溫度： 檢測器 -10℃～80℃ 轉換器 0℃～40℃ 電源及功耗：電源 220±10%VAC，功耗為 150W 樣氣溫度： ≤700℃（700℃以上協商供貨） 樣氣壓力范圍：±10KPa 檢測器長度： 0.4m;0.8m;1.0m;1.2m；（其他長度可根據用戶要求生產）
